Comprendre la composition d’une serrure aide à mieux choisir un modèle, repérer une panne et éviter de remplacer tout le mécanisme quand une seule pièce est en cause. Derrière une façade assez discrète, une serrure réunit plusieurs éléments précis qui travaillent ensemble, du cylindre jusqu’à la gâche fixée sur le bâti de la porte.
La plupart des serrures classiques suivent le même principe. La clé agit dans le cylindre, le mécanisme interne met le pêne en mouvement, puis celui-ci vient s’engager dans la gâche pour fermer ou verrouiller la porte. Ce fonctionnement se retrouve sur de nombreuses portes de maison, d’appartement, de garage ou de portail, avec des variantes selon le niveau de sécurité recherché.
De quoi se compose une serrure ?
Une serrure est un mécanisme de fermeture destiné à sécuriser une porte ou un autre accès, comme une armoire, un casier ou une boîte aux lettres. Selon les modèles, elle peut fonctionner avec une clé, un code, une carte, un téléphone ou une télécommande. Sur les serrures mécaniques les plus répandues, quelques pièces reviennent presque toujours.
Les composants les plus connus sont les suivants :
- le cylindre, aussi appelé barillet ou canon, dans lequel on insère la clé
- le pêne, pièce mobile qui verrouille la porte
- la gâche, fixée sur le cadre et destinée à recevoir le pêne
- la têtière, plaque visible sur le bord de la porte
- le coffre, boîtier qui renferme le mécanisme
- le fouillot, qui reçoit le carré de la poignée
- le loquet ou bec-de-cane, pour la fermeture sans verrouillage complet
Connaître ces éléments permet de mieux comprendre l’origine d’un blocage, d’un jeu anormal dans la poignée ou d’un verrouillage difficile.
| Pièce | Fonction | Où elle se trouve |
|---|---|---|
| Cylindre | Reçoit la clé et commande le mécanisme | Au centre de la serrure |
| Pêne demi-tour | Ferme la porte sans condamnation | Sortie de serrure côté chant |
| Pêne dormant | Assure le verrouillage principal | Sortie de serrure côté chant |
| Gâche | Reçoit et retient le pêne | Sur le bâti ou chambranle |
| Têtière | Maintient et habille la serrure | Sur le bord de la porte |
| Coffre | Contient les pièces internes | Dans l’épaisseur de la porte ou en applique |
Les éléments qui composent une serrure
Chaque pièce a un rôle précis dans l’ouverture, la fermeture ou la résistance à l’effraction. Sur une serrure à larder, aussi appelée serrure à mortaiser ou à encastrer, la majorité du mécanisme est dissimulée dans l’épaisseur du vantail, ce qui la rend plus discrète.

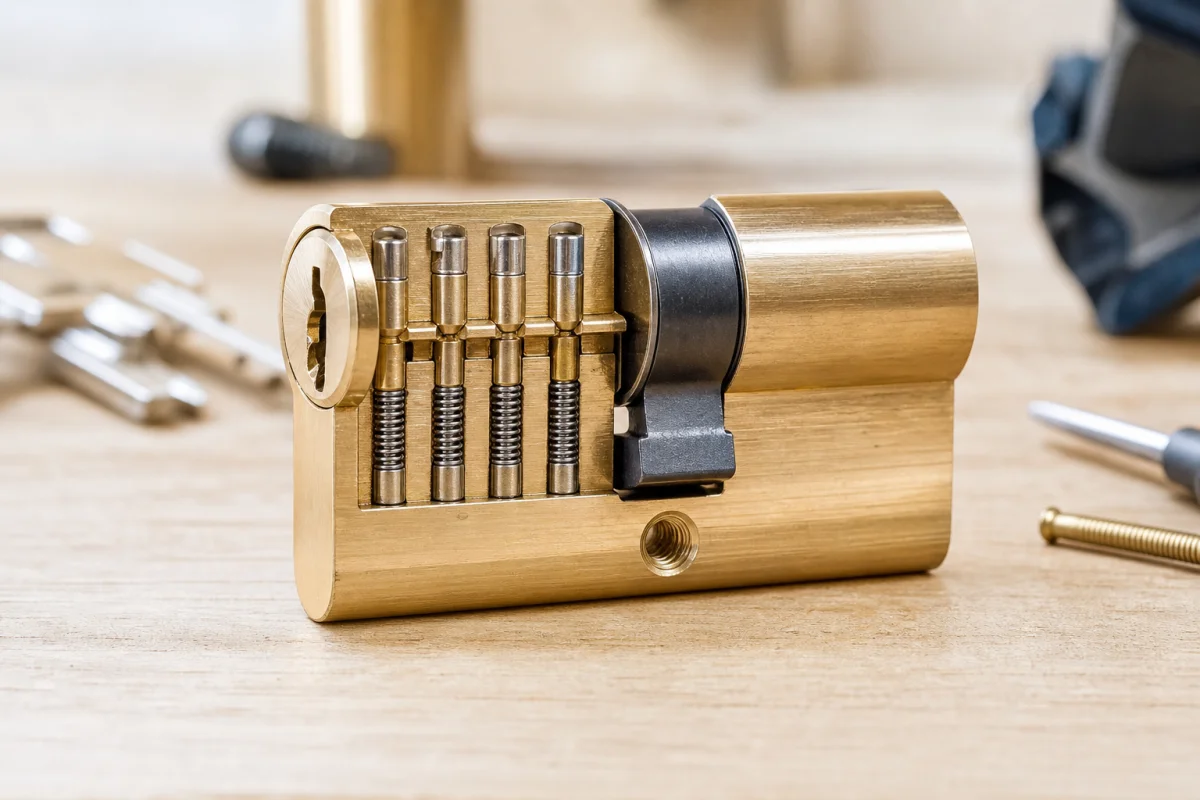

Le cylindre, le cœur du mécanisme
Le cylindre est la partie dans laquelle la clé s’insère. C’est la pièce centrale de nombreuses serrures. Il existe en plusieurs versions, avec des niveaux de protection variables, et le modèle le plus répandu reste le cylindre européen.
À l’intérieur, le cylindre comprend notamment :
- un rotor, la partie mobile
- un stator, la partie fixe
- des goupilles de différentes longueurs
- un ressort
- un panneton ou entraîneur
- un emplacement de vis de fixation
Quand la bonne clé est introduite, les goupilles s’alignent correctement. Le rotor peut alors tourner dans le stator et transmettre le mouvement au panneton, qui entraîne le verrouillage ou le déverrouillage.
Plus le barillet est complexe, plus le niveau de sécurité augmente. Certains modèles méritent une attention particulière :
- cylindre standard à double entrée, accessible des deux côtés
- cylindre débrayable, qui permet l’ouverture même si une clé est restée de l’autre côté
- cylindre à bouton, pratique pour ouvrir depuis l’intérieur sans clé
- demi-cylindre, souvent utilisé pour un garage ou certains accès techniques
Un protège-cylindre peut compléter l’installation pour limiter les risques d’arrachement ou d’attaque directe.
Le pêne demi-tour et le pêne dormant
Le pêne est la partie mobile de la serrure. Il s’engage dans la gâche pour maintenir la porte fermée. Plusieurs types existent, mais deux sont au centre du fonctionnement quotidien.
Le pêne demi-tour permet de fermer la porte sans la verrouiller complètement. Il est généralement biseauté sur une serrure à larder et se rétracte quand on baisse la poignée. Il est souvent associé au loquet ou bec-de-cane.
Le pêne dormant assure le verrouillage complet. Il est actionné par la clé et reste en place tant qu’on ne tourne pas celle-ci dans le sens inverse. Sur les serrures multipoints, proposées en 3, 5 ou 7 points de fermeture, ce pêne principal travaille avec d’autres points de verrouillage pour renforcer la sécurité de la porte.
La gâche, la pièce qui reçoit le pêne
La gâche est fixée sur le bâti, aussi appelé dormant, cadre, huisserie ou chambranle. Son rôle est de recevoir le pêne quand la porte se ferme. Sans elle, la serrure ne pourrait pas fonctionner correctement.
Elle retient :
- le pêne demi-tour lorsque la porte est simplement fermée
- le pêne dormant lorsque la porte est verrouillée
Une gâche doit être bien alignée avec le pêne. Un mauvais alignement provoque rapidement des frottements, un verrouillage dur ou une fermeture incomplète. On trouve des gâches manuelles et des gâches électriques, utilisées sur certains accès contrôlés à distance. Avant un achat, il faut aussi vérifier si la gâche est incluse dans le kit, car ce n’est pas systématique.

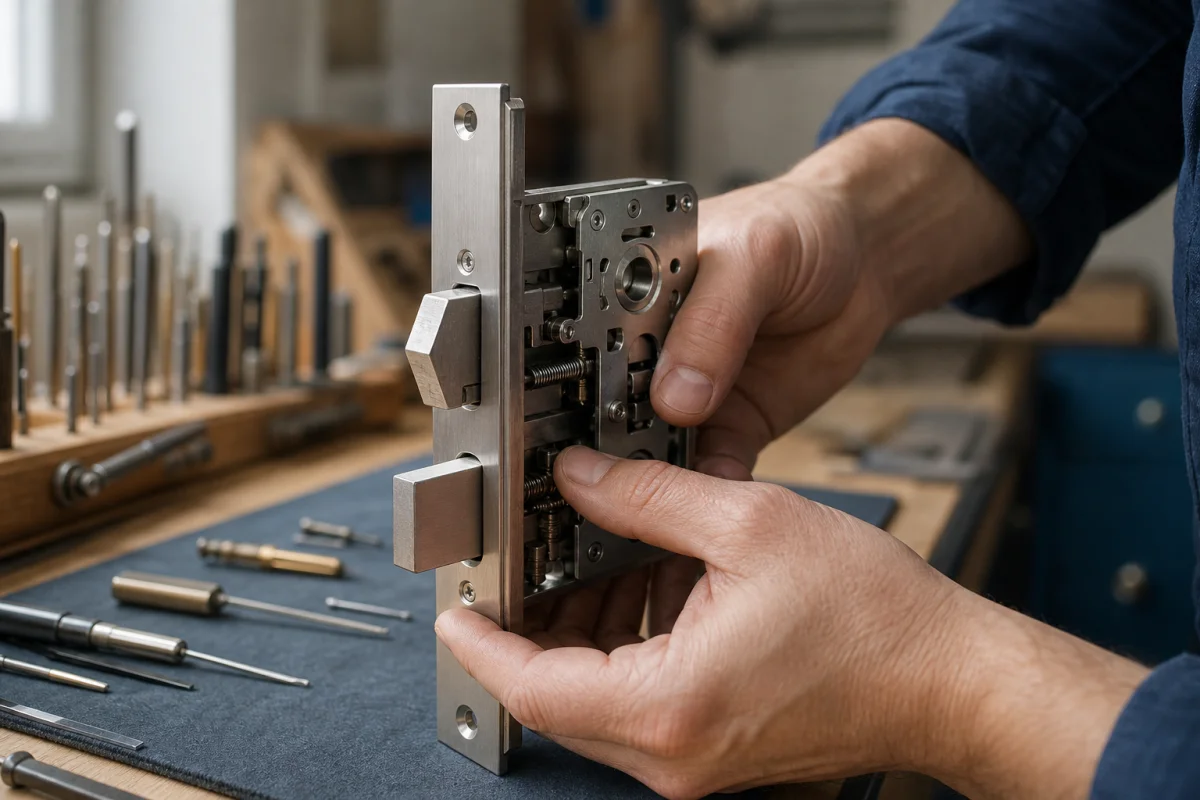

La têtière et le coffre de serrure
La têtière, parfois appelée plaque frontale, est la plaque métallique visible sur le bord de la porte. Elle sert à fixer la serrure dans le chant du battant et guide la sortie des pênes à travers des ouvertures appelées empennages. Selon les modèles, ses extrémités peuvent être rondes ou carrées.
Le coffre, aussi appelé boîtier, contient le mécanisme. Sur une serrure à larder, il est encastré dans la porte et reste caché. Il peut être en acier ou en inox, avec des dimensions adaptées à l’épaisseur du vantail. Pour les serrures à mortaiser, ce boîtier est encadré par la norme NF EN 12209, qui concerne notamment les performances mécaniques de ce type d’équipement.
Quelle est la différence entre cylindre et barillet ?
Dans le langage courant, cylindre, barillet et canon désignent généralement la même pièce. Il s’agit du module dans lequel on met la clé pour actionner la serrure. Dans les fiches produits ou chez certains professionnels, le mot utilisé peut varier, mais la fonction reste identique.
La confusion vient du fait que le cylindre est parfois présenté comme une pièce indépendante, alors que la serrure désigne l’ensemble du mécanisme. Changer un barillet ne signifie donc pas forcément remplacer toute la serrure. C’est souvent une intervention plus simple, plus rapide et moins coûteuse.
| Terme | Sens courant | Remarque |
|---|---|---|
| Cylindre | Pièce recevant la clé | Terme très utilisé dans les notices |
| Barillet | Synonyme de cylindre | Fréquent dans le langage courant |
| Canon | Synonyme de cylindre | Moins utilisé, mais correct |
| Serrure | Ensemble complet du mécanisme | Inclut pênes, coffre, têtière, etc. |
Le mouvement du cylindre et du rotor
Le fonctionnement global est assez simple à suivre quand on décompose les étapes. La clé s’insère dans le cylindre. Si son taillage correspond aux goupilles, le rotor devient libre de tourner. Ce mouvement entraîne ensuite les pièces qui commandent le pêne.
Dans le détail, la partie fixe du cylindre est le stator, tandis que la partie mobile est le rotor. Des goupilles actives et passives, maintenues par ressort, empêchent la rotation si la mauvaise clé est utilisée. Avec la bonne clé, l’alignement se fait correctement et le mécanisme peut passer à l’étape suivante.
Le fonctionnement du fouillot et du panneton
Le fouillot, aussi appelé foliot dans certains cas, est le trou carré qui traverse le coffre. Il reçoit la tige d’entraînement appelée carré, sur laquelle les poignées ou béquilles sont fixées. Quand on abaisse la poignée, le carré agit sur le fouillot et rétracte le pêne demi-tour.
Le panneton, lui, est lié au cylindre. Quand la clé tourne, il entraîne le mécanisme qui fait sortir ou rentrer le pêne dormant. C’est donc une pièce essentielle dans le verrouillage principal.
On peut résumer ainsi :
- la poignée agit sur le carré
- le carré entraîne le fouillot
- le fouillot rétracte le pêne demi-tour
- la clé fait tourner le rotor
- le rotor actionne le panneton
- le panneton commande le pêne dormant
Le rôle du ressort dans le retour du demi-tour
Le ressort intervient à plusieurs niveaux selon la conception de la serrure. Dans le cylindre, il participe au maintien des goupilles dans leur position de blocage tant que la bonne clé n’est pas présente. Dans le mécanisme du demi-tour, il permet aussi le retour automatique du pêne après action sur la poignée.
Quand la poignée est relâchée, le ressort ramène le pêne demi-tour à sa position initiale. Si ce ressort fatigue ou casse, la porte peut mal se refermer, le bec-de-cane peut rester rentré, ou la poignée peut sembler molle.
À quoi sert le pêne dormant ?
Le pêne dormant est la pièce qui réalise le verrouillage effectif de la porte. Contrairement au pêne demi-tour, il ne se rétracte pas avec la poignée. Il est commandé par la clé, ou par un bouton intérieur sur certains cylindres adaptés.
Son rôle est central pour trois raisons :
- il bloque l’ouverture de la porte tant qu’il reste engagé dans la gâche
- il offre une meilleure résistance qu’une simple fermeture au bec-de-cane
- il constitue la base du verrouillage sur les serrures multipoints
Sur une porte d’entrée, fermer sans tourner la clé revient souvent à ne compter que sur le demi-tour. Pour une vraie mise en sécurité, c’est bien le pêne dormant qui fait la différence.
Comment reconnaître une serrure à larder ?
La serrure à larder, aussi appelée serrure à mortaiser ou à encastrer, se reconnaît à son installation dans l’épaisseur de la porte. Le mécanisme est intégré dans une poche usinée dans le vantail. Depuis l’extérieur, seules certaines parties restent visibles, comme la têtière, le loquet et la sortie des pênes.
Ce type de serrure est courant sur les portes en bois, en PVC ou en métal. Il est apprécié pour sa discrétion et sa finition plus propre qu’une serrure fixée en surface.
Quelques indices permettent de l’identifier rapidement :
- la serrure est encastrée dans le chant de la porte
- on voit surtout la têtière sur le bord du battant
- le coffre n’est pas apparent sur la face intérieure ou extérieure
- la porte présente souvent une découpe interne pour recevoir le mécanisme
Elle peut équiper une porte affleurante, à feuillure ou à cadre tubulaire. On la retrouve dans de nombreuses gammes fabriquées par des marques connues comme Vachette, Metalux, Stremler ou FTH Thirard.
Les différences entre serrure à larder et serrure en applique
La principale différence tient à la pose. Une serrure à larder est intégrée dans la porte, alors qu’une serrure en applique est fixée directement sur la face du battant, avec un boîtier visible.
| Type de serrure | Installation | Aspect visuel | Usage fréquent |
|---|---|---|---|
| Serrure à larder | Encastrée dans la porte | Discrète, quasi invisible | Portes d’entrée et portes intérieures |
| Serrure en applique | Fixée sur la porte | Boîtier visible | Rénovation, portes anciennes, pose plus simple |
La serrure à larder est souvent choisie pour son rendu esthétique. La serrure en applique reste intéressante quand l’épaisseur de la porte ne permet pas un encastrement ou quand une pose rapide est recherchée.
Peut-on remplacer seulement le cylindre d’une serrure ?
Dans de nombreux cas, oui. Quand le problème vient du barillet, il n’est pas nécessaire de changer toute la serrure. C’est fréquent après une clé perdue, un cylindre grippé, une tentative d’effraction ou un besoin de montée en sécurité.
Le remplacement du cylindre est souvent pertinent si :
- la clé tourne mal alors que le reste de la serrure fonctionne
- le cylindre est cassé ou endommagé
- un changement de contrôle d’accès est nécessaire après un déménagement
- le modèle en place n’offre pas assez de protection
Cette opération demande tout de même de choisir la bonne longueur de cylindre et une vis de fixation adaptée. Une vis inadaptée peut fragiliser l’installation et faciliter un arrachage. Il faut aussi vérifier le type de cylindre déjà présent, standard, débrayable, à bouton ou demi-cylindre.
Quand le coffre, la têtière, les pênes ou le fouillot sont eux aussi usés, le changement complet de serrure devient plus logique. À l’inverse, si seule la partie recevant la clé est en cause, remplacer le cylindre suffit souvent à retrouver un fonctionnement fiable et un meilleur niveau de sécurité.
Maîtriser la composition d’une serrure aide à faire des choix plus précis au moment d’un achat, d’une réparation ou d’un dépannage. C’est aussi le moyen le plus simple pour distinguer une panne mineure d’un vrai problème de sécurité. Entre le cylindre, les pênes, la gâche et le coffre, chaque pièce a une fonction nette. Quand l’ensemble est bien choisi, bien posé et bien aligné, la serrure protège la porte beaucoup plus efficacement, sans intervention lourde ni remplacement inutile.
